Antena w Mercedesie R107/C107 — demontaż, naprawa i renowacja Hirschmanna

# Antena elektryczna w Mercedesie R107/C107 — demontaż, typowe usterki, naprawa czy zamiennik

O czym to jest

Automatyczna antena Hirschmann to jeden z tych elementów R107, który albo działa, albo od dekad stoi w jednej pozycji. Ten materiał zbiera wszystko, co udało się ustalić w naszej bazie — wątki z grupy właścicieli i filmy naprawcze — plus dwa wątki z forum BenzWorld: dokumentację anteny przedniej i renowację rozebranego zespołu Auta 6000U. Kolejność jest praktyczna: najpierw jak się do anteny dobrać, potem osobno przednia antena wczesnych roczników, dalej co się w niej psuje, następnie renowacja krok po kroku, a na końcu twarde pytanie — naprawiać oryginał czy wstawić zamiennik.

Zakres według źródeł:

• 🔴 Miejsce montażu zależy od rocznika. Wczesne R107 — do połowy 1974 — mają gniazdo anteny w lewym przednim błotniku. Od późnego 1974 Mercedes przeniósł antenę do tylnego błotnika. To rozstrzyga podział przód/tył i od tego zaczynaj, zanim zamówisz cokolwiek.
• Fabryczna antena elektryczna to opcja 531, model Hirschmann Auta 6000 H 4515 — duży i ciężki zespół.
• Antena Hirschmann Auta 6000 (w filmie warsztatowym oznaczona jako AUTA 6000U) była montowana w klasykach Mercedesa z lat 70. i 80. — między innymi w R107, W116 i W126, częściowo także w W123.
• Anteny elektryczne Hirschmanna od wczesnych lat 70. do połowy lat 90. miały dwie podstawowe konstrukcje, różniące się wymiennym masztem: z końcówką gładką albo uzębioną. To pierwsza rzecz do rozpoznania przed zamówieniem części.
• W autach sprzed 1973 roku wolna kostka w okolicy, o którą pytał jeden z właścicieli, może być wtyczką anteny Hirschmann.
• Dla R107 po 1985 roku (po liftingu) w grupie krąży informacja, że anteny przed- i poliftowe różnią się. Nikt tego w wątku nie potwierdził ani nie obalił — patrz sekcja o kompatybilności.

Sterowanie: w kokpicie po liftingu, obok przełącznika oświetlenia wnętrza włączanego niezależnie od drzwi, siedzi przełącznik kołyskowy anteny elektrycznej. Jego podświetlenie jest światłowodowe — w gniazdo wsuwa się białą oprawkę z żarówką, a miejsc na światłowody jest w konsoli więcej niż samych włókien do przycisków (przełączniki nawiewów mają własne podświetlenie). Jeśli po robotach blacharskich zostały ci dwa wolne kabelki przy konsoli, to najprawdopodobniej właśnie to.

Zanim cokolwiek odkręcisz, ustal rocznik. Do połowy 1974 antena siedzi w lewym przednim błotniku, od późnego 1974 z tyłu — a to dwie zupełnie różne roboty. Tam, gdzie źródło nie mówi, o którą wersję chodzi, piszę to wprost — nie zgaduję.

---

Jak się dobrać do anteny

Antena przednia — co mówi grupa

Dotyczy roczników do połowy 1974. Pytanie padło w grupie dosłownie: *„Jak się dobrać do demontażu tej anteny? Od dołu, od nadkola czy od wewnątrz auta?"* — z dopiskiem, że od komory silnika jest bardzo ciasno. Wątek dał dwie odpowiedzi, które nie do końca się ze sobą zgadzają, więc podaję obie.

Stanowisko pierwsze — jest panel serwisowy. W wewnętrznej części błotnika powinien znajdować się zdejmowany panel. Trzeba poszukać śrub: dwie na dole panelu i dwie na wewnętrznej stronie płyty. Autor odpowiedzi sam zaznacza, że rozmiar podaje z pamięci — *„wydaje mi się, że to śruby 8 mm"*. Odesłał też pytającego do wątku o demontażu anteny Hirschmanna na forum BenzWorld — w naszym archiwum ten adres jest urwany, więc nie da się potwierdzić, czy to ten sam wątek, z którego pochodzą fakty w następnej sekcji.

Stanowisko drugie — tylko przy zdjętym błotniku. Osoba oznaczona w bazie jako ekspert grupy stwierdziła, że to typ anteny, który nie wymaga dostępu od spodu, a jeśli dostęp jest potrzebny, to wyłącznie przy zdjętym błotniku — od spodu nie ma tam żadnego dojścia. Pytający przyjął tę odpowiedź bez dalszej dyskusji i wątek się na tym skończył.

Stanowisko trzecie — wchodzi się z wnętrza kabiny. Szczegółowa dokumentacja z forum BenzWorld (pełna kolejność w następnej sekcji) opisuje dojście od środka auta: listwa progowa, panel kick, na końcu pokrywa wnęki anteny na 6 wkrętów. Bez zdejmowania błotnika. To jest sprzeczne ze stanowiskiem drugim i nie zamierzam tego wygładzać — ale to jedyne źródło, które podaje kompletną listę czynności, a nie wrażenie z pamięci.

Czego wątek w grupie nie ustalił: dokładnych rozmiarów śrub ani tego, czy panel w błotniku występuje we wszystkich rocznikach. Strona montażu jest już rozstrzygnięta poza wątkiem — w rocznikach do połowy 1974 to lewy przedni błotnik.

Antena tylna

Dotyczy roczników od późnego 1974 — czyli większości wyprodukowanych R107. Pełnej drogi demontażu anteny tylnej w naszych źródłach nie ma. Jest natomiast jedna wskazówka o dostępie, z filmu o składaniu tyłu auta z amerykańskim zderzakiem: tylna listwa gumowa mocowana jest prętami gwintowanymi przechodzącymi przez blachę, przykręcanymi od środka, z bagażnika — i przy jednym z prętów po lewej stronie trzeba sięgnąć za antenę, co autor nazywa najbardziej niewygodnym punktem całej roboty. Wniosek dla nas jest wąski, ale konkretny: w tym egzemplarzu antena jest w zasięgu ręki z bagażnika, po lewej stronie.

Praca na wymontowanej antenie

Oba filmy naprawcze robią to samo: wyjmują antenę z auta i pracują na stole, zasilając ją z warsztatowego zasilacza 12 V. To ważna wskazówka organizacyjna — mechanizm da się przetestować i wyregulować poza autem, zanim zacznie się walka z ciasnotą.

Podłączenie do próby (z filmu o wymianie linki): plus na zacisk 15, czyli zapłon — ten przy normalnej jeździe jest stale włączony — oraz sygnał radia na biały przewód. Widać wtedy rzecz, która ratuje domysły: mechanika sama rozpoznaje osiągnięcie końca wysuwu i zatrzymuje się, mimo że radio niczego nie zmieniło. Tak samo w drodze powrotnej.

Sztuczka montażowa z tego samego filmu: żeby móc odkręcić górną nakrętkę, antenę wysuwa się kawałek, a potem odcina oba zasilania — zostaje w tym położeniu. Po zwolnieniu nakrętki resztę linki wyciąga się lekkim pociągnięciem.

---

Antena przednia (roczniki do 1974)

Ta część opiera się na dokumentacji z wątku na forum BenzWorld, prowadzonego przez właściciela 450SL z 1973 roku (atrybucja w źródłach). To najbardziej szczegółowy materiał o antenie przedniej, jaki mamy — i jedyny, który podaje wymiary i pełną kolejność czynności.

Dlaczego Mercedes ją przeniósł

Wczesne R107 miały gniazdo anteny w lewym przednim błotniku. Od późnego 1974 antena wylądowała w tylnym błotniku, a autor wątku wiąże tę zmianę wprost z trudnością dostępu z przodu. Inny uczestnik zwrócił uwagę na rzecz istotną praktycznie: zmiana nie wyglądała na uporządkowaną numerami VIN, jak większość modyfikacji Mercedesa z tego okresu. Czyli data produkcji jest wskazówką, nie gwarancją — sprawdź, gdzie faktycznie siedzi antena w twoim egzemplarzu.

Instalacja jest przygotowana fabrycznie — także bez opcji 531

To najbardziej użyteczne ustalenie z całego wątku, jeśli chcesz dorobić antenę elektryczną do auta, które jej fabrycznie nie miało: okablowanie już tam jest. Przy mocowaniu hamulca ręcznego, blisko grodzi, siedzi puste 4-pinowe złącze z trzema przewodami:

🔴 Rzecz, której nie znajdziesz w schematach: przy radiach Becker niebieski przewód idzie do gniazda zasilania we wzmacniaczu za schowkiem. Autor wątku podkreśla, że tego nie wyczyta się ani z ETM, ani ze schematu elektrycznego — trzeba to wiedzieć albo znaleźć ręką.

⚠️ Przypisanie pinów różni się między rocznikiem 1973 i 1974 (a także w W116). Przed wpięciem czegokolwiek sprawdź, czy przewody odpowiadają gniazdu w twoim konkretnym samochodzie — nie zakładaj, że kolory znaczą to samo.

Do tego dochodzi różnica po stronie samej anteny: stare Hirschmanny mają własną kolorystykę — czarny to masa, czerwony akumulator, biały zasilanie radia. Przy montażu piny trzeba przełożyć tak, żeby pasowały pod złącze w samochodzie.

Warto to zestawić z wątkiem z grupy, w którym właściciel pytał o wolną kostkę w swoim R107 i usłyszał, że w autach sprzed 1973 roku może to być wtyczka anteny Hirschmann. Wątek nie mówi, gdzie ta kostka siedziała, więc nie twierdzę, że to ta sama — ale jeśli masz wolne złącze i wczesny rocznik, mocowanie hamulca ręcznego jest pierwszym miejscem do sprawdzenia.

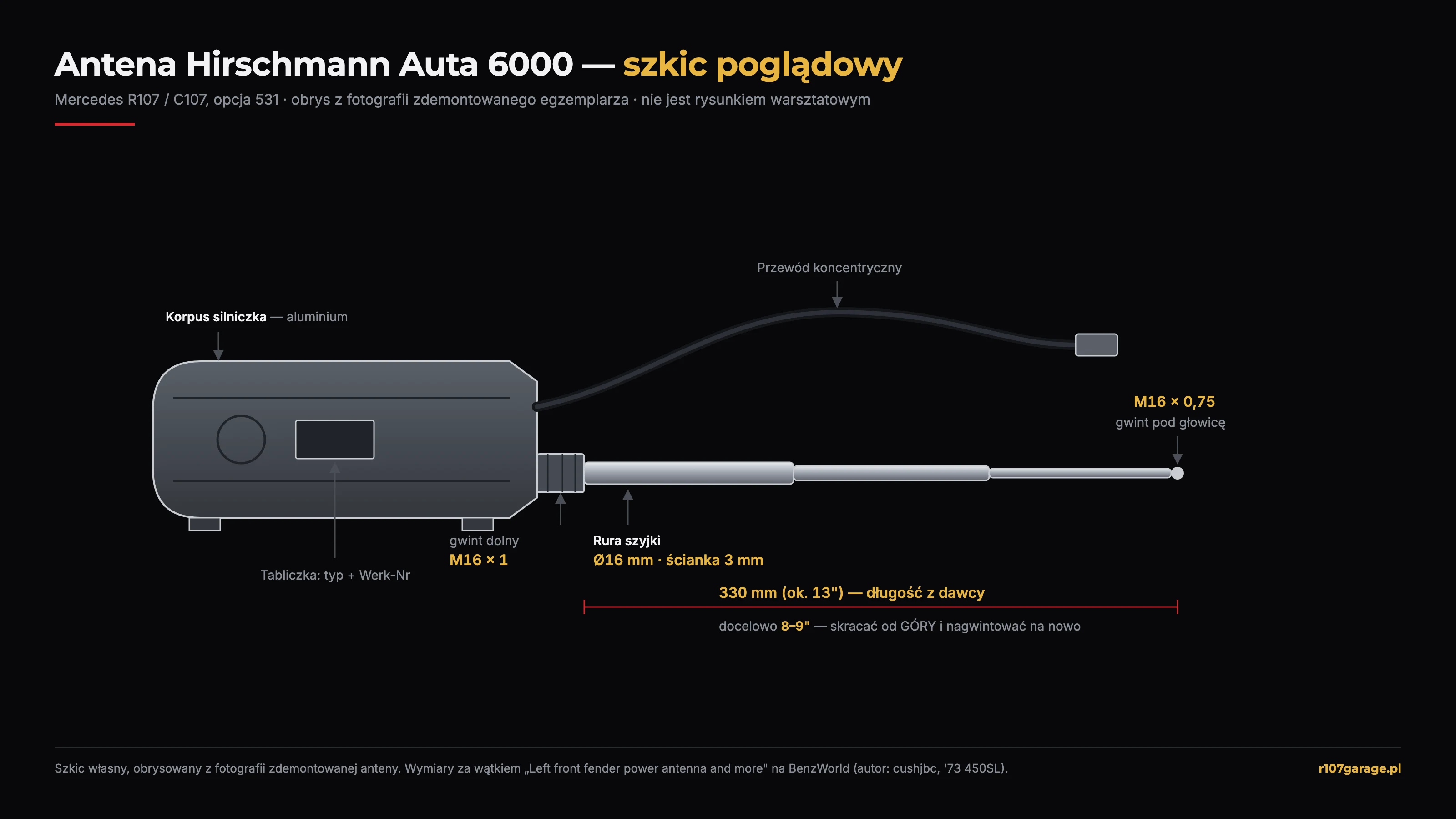

Wymiary rury szyjki — pułapka dawcy z sedana

Anteny z dawców pochodzą zwykle z sedanów, gdzie siedzą w tylnym błotniku. Geometria nie pasuje do przedniego montażu i to jest główny powód, dla którego przeszczep „prawie się udaje". Rura szyjki:

• materiał aluminium, średnica 16 mm, grubość ścianki 3 mm
• gwint górny M16 × 0,75 — na niego wkręca się głowica anteny
• gwint dolny M16 × 1, powyżej faza pod śrubę blokującą od korpusu silniczka
• długość z dawców: 330 mm (około 13")
• 🔴 do przedniego błotnika pasowałoby 8–9" — czyli rurę trzeba skrócić

Skracaj od góry i nagwintuj na nowo. Dolna część ma fabryczną obróbkę pod korpus silniczka i tej nie chcesz ruszać.

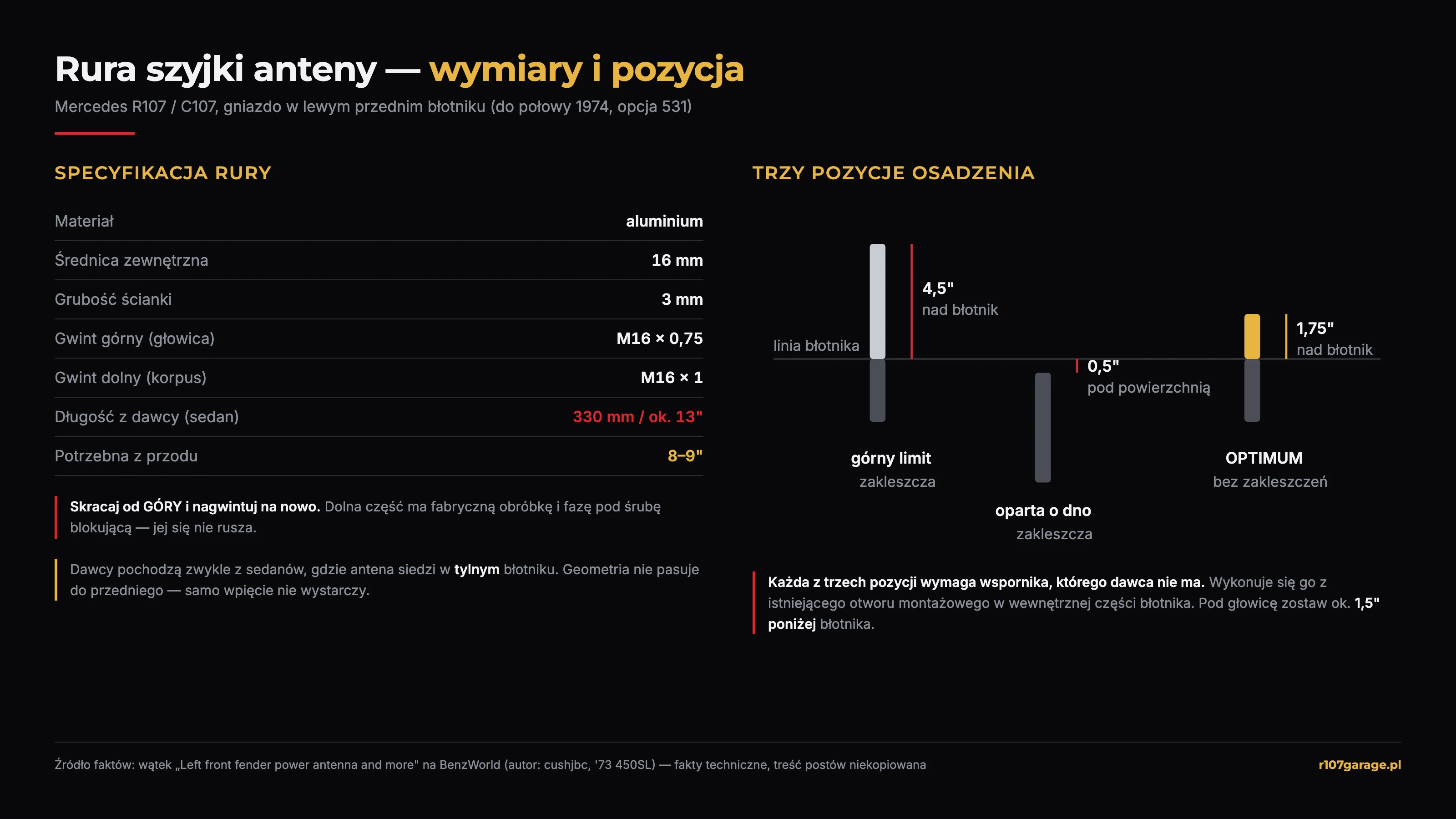

Ustawienie w gniazdzie — dwie pozycje z trzech zakleszczają antenę

Autor przetestował trzy warianty osadzenia i tylko jeden działa:

Każda z tych pozycji wymaga wspornika, którego dawca nie ma — trzeba go wykonać samodzielnie, korzystając z istniejącego otworu montażowego w wewnętrznej części błotnika (za korpusem anteny i białą rurką odpływową). Pod głowicę anteny należy zostawić około 1,5" poniżej błotnika.

🟢 Prostsze rozwiązanie: Hirschmann 6000 EL

Autor wątku przetestował alternatywę i to jest najlepsza wskazówka praktyczna z całego materiału. Hirschmann 6000 EL — antena montowana w wielu europejskich samochodach, dostępna z Mercedesów z lat 90. — jest na tyle mała, że wchodzi i wychodzi bez demontażu hamulca ręcznego. Skraca to robotę z kilku godzin do jednego popołudnia, bo wycina cały drugi etap opisany niżej.

• Pasujący wspornik pochodzi z 1994 500 SEL i mocuje się w tym samym punkcie co oryginał.
• Głowicę anteny można przełożyć ze starej anteny manualnej — gwint jest ten sam.
• ⚠️ 6000 EL ma mniejszą architekturę elektryczną, więc 4-pinową wtyczkę pod gniazdo przy hamulcu ręcznym trzeba zlutować samodzielnie.

Jedna wada zostaje niezależnie od wybranej anteny: przednia lokalizacja oznacza utrudniony dostęp w razie awarii. Tego się nie obejdzie.

Kolejność demontażu

Etap 1 — dostęp do wnęki anteny, około 45 minut:

1. listwa progowa lewa

2. kątownik około 6" na dolnym słupku, zasłaniający przednią krawędź panelu kick

3. poluzować obudowę zawiasu cięgna otwierania maski (3 wkręty krzyżakowe)

4. dolny plastik progu przed słupkiem

5. mocowanie pedału spryskiwacza szyby (duży plastik, 3–4 wkręty krzyżakowe)

6. panel kick

7. pokrywa wnęki anteny (czarny plastik, 6 wkrętów)

Etap 2 — tylko przy dużym 6000 H: demontaż hamulca ręcznego. Tu robota przestaje być popołudniowa:

• odłączyć złącze włącznika hamulca (na górze mocowania)
• odkręcić gałkę zwalniającą — ⚠️ będzie krucha i może pęknąć, warto mieć zapas
• zdjąć klips C i gumową przelotkę z trzpienia zwalniacza
• odkręcić hex 5 mm przy dolnej ramie deski (schowany pod wiązką)
• odkręcić nakrętkę 10 mm w lewym nadkolu (dolna z dwóch)
• górne przednie mocowanie to nakrętka 10 mm pod silnikiem wycieraczek — a żeby się do niej dostać: zdjąć kierownicę, wyjąć zegary, odkręcić 3 nakrętki 10 mm mocujące silnik wycieraczek do grodzi i odłączyć mechanizm wycieraczek
• hamulec wyprowadzić bez odłączania cięgna, opierając go na progu

Ta ostatnia nakrętka jest sednem sprawy: żeby wyjąć jedną antenę, schodzi kierownica i zegary. Dlatego wariant z 6000 EL jest wart rozważenia, zanim zaczniesz.

Demontaż anteny manualnej jest natomiast prosty: duża chromowana nakrętka nad błotnikiem, wspornik w gnieździe, przewód antenowy przy głowicy.

---

Typowe usterki

Linka napędowa

Najlepiej udokumentowana naprawa w naszych źródłach. Linka (w niemieckim materiale: *Antriebsseele*) to element, który się wymienia — w pokazywanym egzemplarzu w wersji gładkiej, bez uzębienia.

Najważniejszy wymiar: linkę skraca się tak, aby przy wysuniętym maszcie zostało 28 cm — dokładnie tyle wynosi odległość między górnym końcem a miejscem zazębienia napędu, i przy takiej długości nawlekanie jest wykonalne. Końcówkę warto lekko zaokrąglić. Linkę wsuwa się w rurkę, obracając, żeby trafić w wyjście.

Kluczowy moment montażu: po odjęciu zasilania antena zwija się, ale zatrzymuje przed wejściem masztu w rurkę — i to jest okazja, żeby maszt wprowadzić. Po ponownym podaniu napięcia antena chowa się tylko na tyle, na ile pamięta z poprzedniego razu, więc potrzebny jest drugi cykl, żeby schowała resztę. Prowadzący uczciwie zaznacza, że przy antenie zamontowanej w aucie może być konieczne kolejne podejście.

Silniczek pracuje, ale maszt nie wysuwa się

Dokładnie tak brzmiał post w grupie: *„Szukam kogoś, kto naprawi oryginalną antenę. (Silniczek pracuje)"*. Odpowiedzi rozeszły się na trzy tropy:

• Urwany bolec przekładni. Jeden z komentujących uważa, że to naprawa na jedną śrubę i najprawdopodobniej zerwany bolec w przekładni. Dodał, że zębatki do tej anteny drukuje ktoś na OLX z druku 3D i po takiej wymianie mechanizm będzie jak nowy.
• Maszt do wymiany. Inny komentujący postawił na „bat" — czyli sam maszt teleskopowy. Właściciel odpowiedział, że maszt wysuwa się ręcznie, co tej tezy nie potwierdza.
• Padnięty moduł sterujący. Patrz osobny punkt niżej.

Wątek nie zakończył się rozpoznaniem usterki — skończył się na propozycjach naprawy.

Nie wysuwa się do końca

Dwa niezależne źródła, ta sama usterka i — co ciekawe — dwie różne odpowiedzi.

Z filmu warsztatowego: to objaw typowy — antena wysuwa się kawałek, po czym opór staje się za duży i maszt nie wychodzi do końca. Rozpoznanie jest jednoznaczne: w większości przypadków problemem nie jest silnik, tylko opór — zabrudzona i wyschnięta prowadnica masztu oraz przekładnia bez smaru. Dlatego na liście potrzebnych rzeczy jest smar i spray penetrujący, a nie nowa antena. Naprawa polega na demontażu, usunięciu starego, zgęstniałego smaru, wyczyszczeniu i nasmarowaniu mechanizmu, a potem próbie na zasilaczu.

Z grupy: właściciel opisał wariant ostrzejszy — wysuwają się tylko 3 segmenty, odbiór jest przez to słaby, maszt można „na siłę" wyciągnąć ręcznie do końca, ale przy wyłączeniu jeden segment się nie schowa. Zapytał, czy jest na to jakaś rada. W wątku nikt nie odpowiedział.

Warto to zestawić: film mówi „posmaruj, nie kupuj", a przypadek z grupy — z segmentem, który nie wraca — pozostał bez rozwiązania.

Ostrzeżenie dla kupujących auto

Z tego samego filmu, i jest to uwaga, która oszczędza pieniądze przy oglądaniu klasyka: jeśli antena wygląda na kompletną — maszt teleskopowy w jednym kawałku, obudowa silnika z wałkiem napędowym i przekładnią na miejscu — to i tak nie znaczy, że działa. Film opisuje dokładnie taki przypadek.

Osobny film o doborze masztu wskazuje jako typowe przyczyny awarii anten teleskopowych w tych modelach problemy z mechanizmem wysuwania i korozję.

Padnięty moduł sterujący

Tu źródła są zgodne i niewesołe. Właściciel 560SL zgłosił: *„płytka / moduł anteny na 5 przewodów potrzebny, silnik działa a to ustrojstwo padło"*. Ekspert grupy odpowiedział krótko: typowy problem, oni sami też szukają tego do swoich anten 5-pinowych, a moduły są nienaprawialne. W innym wątku właściciel wersji amerykańskiej zgłosił spaloną płytkę i pytał sprzedawcę części o pomoc — odpowiedzi w wątku nie ma.

Kontrapunkt, ale z innego modelu: w relacji z renowacji R129 SL500 autor naprawił moduł sterujący anteny i jej uszczelki. To nie unieważnia tezy o nienaprawialnych modułach 5-pinowych z R107 — to inny samochód i prawdopodobnie inny moduł — ale pokazuje, że „nienaprawialne" nie jest wyrokiem w całej rodzinie.

Antena podnosi się sama, radio zablokowane

Ciekawostka diagnostyczna z filmu o układzie KE-Jetronic w 560SL z 1987 roku. Autor mierzył zawór sterowania biegiem jałowym (ISCV) i wykrył pobór około 10 A zamiast 0,7–1 A, przy czym sam zawór na stanowisku brał 1 A — czyli wina po stronie sterownika biegu jałowego (N8), prawdopodobnie zimne luty albo uszkodzony rezystor. I tu wchodzi antena: autor podejrzewa, że zwarcie w tym sterowniku powoduje samoczynne podnoszenie anteny i blokadę radia. To hipoteza, nie potwierdzona naprawa — ale jeśli twoja antena wystawia się sama, warto wiedzieć, że przyczyna może siedzieć poza układem audio.

Uszczelka i woda — uwaga o zakresie

W materiałach o R129 uszczelka anteny wraca kilka razy jako punkt, który przepuszcza wodę: pękająca uszczelka anteny przy przeglądzie SL500, rdza znaleziona w wannie bagażnika przy montażu przelotki anteny (oczyszczona, pokryta konwerterem rdzy i podkładem), montaż brakującej uszczelki w kolejnym projekcie. W naszych źródłach nikt nie mówi tego samego o R107 — nie przenoszę tego wniosku na R107 na własną rękę, ale zestaw części niżej zawiera numery uszczelek z R129, bo to jedyne numery katalogowe anteny, jakie w bazie są.

---

Renowacja anteny Hirschmann — rozbiórka, czyszczenie, składanie

Ta sekcja opiera się na drugim wątku z forum BenzWorld — 19 postów z lat 2012–2015 — w którym właściciel 450 SLC 5.0 z 1979 roku wyjął antenę Hirschmann Auta 6000U - 485 i rozebrał ją na biurku. To jedyne w naszych źródłach spojrzenie do wnętrza zespołu: co się tam zastaje po trzydziestu latach i w jakiej kolejności się do tego dochodzi. Korzystamy z faktów, treści postów nie kopiujemy.

⚠️ To nie jest kompletna instrukcja renowacji. Autor rozebrał zespół do bębna nawijającego i tam się zatrzymał, a dwóch rzeczy — rozpisania pinów złącza i przyczyny wystającego masztu — wątek nie rozstrzygnął przez trzy lata. Piszę wprost, gdzie kończy się wiedza.

Objawy wyjściowe i co się pod nimi kryło

Auto: warkot przy włączaniu i wyłączaniu radia, maszt nie wychodzi. Po wyjęciu zespołu na stół okazało się, że są to dwie osobne rzeczy naraz:

• w obudowie tkwił zaklinowany ułamany odcinek chromowanego masztu, około 8" (20 cm) — dał się wyciągnąć szczypcami wydłużonymi;
• dolna jedna trzecia obudowy była zapchana sypkim białym proszkiem, który autor przypisuje tlenkowi glinu po długiej ekspozycji na wodę.

Dwa spostrzeżenia, które warto zapamiętać przed rozbiórką swojego egzemplarza:

• Mechanizm kręcił się jeszcze przed naprawą — sam fakt, że silnik pracuje, nie mówi nic o stanie wnętrza. To ta sama pułapka, o której mówi film warsztatowy w sekcji o typowych usterkach.
• Górna część zespołu, gdzie siedzi elektronika, była w idealnym stanie. Psuje się dół — ten, w którym stoi woda.

„Ależ to czołg, a nie urządzenie" — tak anthonykuhn podsumował aluminiową obudowę i przekładnię 6000U, zestawiając je z zamiennikiem dostępnym w sprzedaży.

Co jest w środku 6000U — żeby wiedzieć, czego szukać

Autor opisał budowę swojego egzemplarza dokładnie dlatego, że nie zgadzała się z tym, co znał z innych Hirschmannów:

• solidna aluminiowa obudowa, mocna przekładnia i przekaźniki w środku;
• brak sprzęgieł i brak uzębionego koła; zamiast tego metalowe koło żebrowane, które dociska gładką linkę nylonową;
• metalowa rolka dociskowa z odlanym napisem „France" trzymająca linkę przy kole żebrowanym podczas nawijania;
• koło żebrowane napędzane od spodu nylonową zębatką, ta z kolei metalowym ślimakiem wprost od silnika;
• żadnych pasków.

⚠️ Konsekwencja praktyczna jest jedna i konkretna: ten egzemplarz jedzie na lince gładkiej, nie uzębionej. Konstrukcję rozpoznaj przed zamówieniem masztu, a nie po.

Rozbiórka — kolejność i czym otwierać

1. Wyjmij antenę z auta i pracuj na stole. Autor przeniósł ją z bagażnika na blat i całą robotę zrobił poza samochodem.

2. Wyciągnij ułamany odcinek masztu z obudowy — szczypcami wydłużonymi (u autora 8", czyli około 20 cm chromu).

3. Odkręć 4 wkręty krzyżowe trzymające pokrywę obudowy. Pokrywa jest wytłoczona literą „H" — to rozpoznanie oryginału Hirschmanna. Dopiero teraz widać wnętrze.

4. Odkręć 3 wkręty trzymające silnik z obudową — bez tego nie zajrzysz do bębna nawijającego. Autor rozkręcał go, podejrzewając w środku resztkę starej linki nylonowej.

⚠️ Na tym rozbiórka w wątku się kończy. Nie ma opisu rozbierania samego silnika, przekaźników ani wyjmowania koła żebrowanego z osi. Jeśli twoja usterka siedzi głębiej, tego kroku nie ma w żadnym z naszych źródeł.

Korozja i biały tlenek — czym to czyścić

Autor czyścił mechanicznie i na sucho, w dwóch turach:

• wygarnianie i skrobanie — szczoteczka do zębów plus wkrętak, najpierw z obudowy, potem powtórnie po otwarciu bębna;
• odtłuszczanie — CRC Contact Cleaner, żeby zdjąć stary, oryginalny smar Mercedesa z zębatek, rolki dociskowej i „osi" bębna nawijającego.

Ocena stanu, która decyduje, czy obudowę warto ratować: aluminium było miejscami skorodowane wżerowo, ale osadzenia wkrętów zostały nienaruszone — czyli konstrukcja trzymała się kupy i zespół nadawał się do dalszej pracy. To jest kryterium, na które warto patrzeć, zanim zaczniesz odkładać godziny na czyszczenie.

🔴 Czego wątek nie podaje: żadnej metody chemicznej na sam tlenek glinu — bez kąpieli, bez odczynników, bez szczotki drucianej. Nie jest też wymieniony żaden środek jako zakazany. Wszystko, co wiemy o czyszczeniu tej anteny, to szczoteczka, wkrętak i zmywacz do styków.

Skąd bierze się woda — prawdziwa przyczyna

Woda deszczowa spływa po maszcie prosto do wnętrza obudowy anteny. To jest źródło całego białego proszku.

• W 450 SLC autora nie było w bagażniku otworu odpływowego, do którego dałoby się poprowadzić wężyk odprowadzający wodę z anteny — sam to zgłosił jako problem bez rozwiązania.
• Przy składaniu uszczelnił styk pokrywy z obudową kitem hydraulicznym (plumber's putty). To jedyne zabezpieczenie przeciwwilgociowe, jakie w wątku padło.

⚠️ Wątek nie rozstrzyga, czy R107 ma fabryczny odpływ z wnęki anteny i gdzie on wychodzi. Dla porównania: w sekcji o antenie przedniej pojawia się biała rurka odpływowa za korpusem anteny — ale to inny rocznik i inna lokalizacja, więc nie łączę tych dwóch faktów w jeden wniosek.

Smarowanie — i szczera porażka autora

Po odtłuszczeniu autor nałożył biały smar litowy. I to jest miejsce, gdzie wątek jest cenniejszy przez to, czego nie dowiózł:

• Kupił wersję w sprayu i sam ocenił, że spray sprawdził się gorzej, niż się spodziewał. Jego wniosek po fakcie: lepiej sprawdziłby się smar w tubce — którego akurat odradził mu sprzedawca w sklepie z częściami.
• 🔴 Autor sam przyznaje, że nie wie, jak biały smar litowy zachowuje się przy nylonie i plastikach — a w tym mechanizmie nylonowa jest i zębatka napędowa, i linka. Nikt w wątku mu na to nie odpowiedział. Traktuj to jako pytanie otwarte, nie jako zalecenie.

Warto to zestawić z filmami naprawczymi z sekcji wyżej, gdzie do tego samego mechanizmu używa się smaru Liqui Moly. Źródła nie są zgodne co do środka — zgodne są tylko co do tego, że stary, zgęstniały smar trzeba najpierw usunąć.

Sterowanie silnikiem na stole — czego wątek NIE ustalił

Autor próbował ożywić zespół poza autem: 6-pinowe złącze, akumulator 12 V (950 CCA), przewody pomiarowe, metodą prób.

Co z tego wyszło:

• Dużo iskrzenia. To nie jest procedura, to jest opis wpadki.
• Przy jednej z kombinacji silnik ruszył płynnie i po chwili sam się zatrzymał, bo mechanizm krzywkowy przełączył jeden z wewnętrznych przekaźników. To potwierdza jedną rzecz konstrukcyjną: krańcówka jest mechaniczna i wbudowana w zespół — pokrywa się to z obserwacją z filmu o wymianie linki, gdzie mechanika sama rozpoznaje koniec wysuwu.
• 🔴 Kolejności biegunów wątek nie rozstrzyga. Autor podał wyłącznie przypuszczenie, którego sam nie potwierdził: masa na przewód brązowy, +12 V na jeden pin jako „uzbrojenie", +12 V na kolejny pin na wysuw, na jeszcze inny na schowanie. Napisał wprost, że nie umie tego odczytać ze schematów, które znalazł.
• Drugi uczestnik — właściciel W126 300 SDL z dokładnie tym samym 6000U - 485 — poprosił o rozpisanie pinów krok po kroku. Odpowiedzi w wątku nie ma. Padły za to linki do schematów elektrycznych ETM z 1980, 1982 i 1986 roku.
• ⚠️ Auto autora nie miało przełącznika anteny — pracuje więc w trybie „całkiem w górę albo całkiem w dół". Jeśli twój egzemplarz ma przełącznik na desce, ta konfiguracja cię nie dotyczy.

🔴 Ostrzeżenie: próbowanie kombinacji pinów na żywym akumulatorze 12 V w tym wątku nie doprowadziło do rozpisania złącza — doprowadziło do iskier. Skoro pinout pozostał nieustalony przez trzy lata, przy własnej próbie zacznij od schematu ETM dla swojego rocznika, nie od metody prób.

Maszt na wymianę — oznaczenia i co poszło nie tak

• Egzemplarz jest sprzed 1980 roku, więc autor zamówił maszt z linką nylonową w wersji z ogonkiem zwężanym („tapered tail"), a nie uzębionym. Rocznik był tu jedyną przesłanką doboru.
• W bębnie nie było resztek starej linki. Autor spodziewał się urwanego kawałka w środku — bęben był pusty, a jedyne, co znalazł, to korozja.
• Po zamontowaniu nowego masztu antena działa.
• 🔴 Ale przy pełnym schowaniu maszt wystaje około 1,5" (38 mm) ponad rozetkę na błotniku. Autor nie zna przyczyny i tak to zostawił. Jedyna podpowiedź w wątku: sprawdzić montaż masztu, bo być może trzeba go wciągnąć głębiej w mechanizm. Nie ma potwierdzenia, że to rozwiązało sprawę — autor już nie wrócił do tematu.
• 🔴 Trzy lata później (2015) inny właściciel — 1976 450 SL z Hirschmannem Auta 6000 H 471 — zapytał o numer katalogowy masztu z linką gładką. Wątek kończy się na tym pytaniu. Numeru nikt nie podał.

Który 6000U jest fabryczny — ustalenia z wątku

To najlepiej udokumentowana część rozmowy, przydatna przy ocenie, czy antena w twoim aucie jest oryginalna.

Zdanie odrębne, które w wątku padło i nie zostało obalone: jeden z uczestników uważał, że 6000U to model późniejszy niż antena montowana fabrycznie we wcześniejszych 450 SLC, i że doradzono mu ją jako lepszą od oryginału. Jego egzemplarz przeszedł serwis i wymianę masztu w wyspecjalizowanym warsztacie.

⚠️ Pułapka przy zakupie z dawcy — ta sama, co przy 6000 EL: kupiony osobno 6000U przyszedł bez wspornika do mocowania spodu jednostki i takiego wspornika właściciel nie znalazł. Wspornik jest tą częścią, której przy antenie z demontażu brakuje najczęściej. Sprawdź to, zanim zapłacisz.

Czego ten wątek nie rozstrzyga — lista zamknięta

• Kolejność biegunów na 6-pinowym złączu 6000U - 485. Pytane dwa razy, nieodpowiedziane.
• Kompatybilność białego smaru litowego z nylonową zębatką i linką. Pytanie postawione przez samego autora, bez odpowiedzi.
• Dlaczego maszt wystaje 1,5" po schowaniu i czy poprawne „wciągnięcie" go w mechanizm to naprawia.
• Numer katalogowy masztu z gładką linką do Auta 6000 H 471.
• Czy R107 ma fabryczny odpływ wody z wnęki anteny w bagażniku i gdzie on wychodzi.
• Jak rozebrać zespół głębiej niż do bębna nawijającego.

---

Naprawa czy zamiennik

Grupa jest w tej sprawie podzielona i to jest najciekawsza część całego materiału. Podaję oba stanowiska bez wygładzania.

„Wstaw zamiennik i zapomnij"

Jeden z właścicieli napisał wprost, że stara się zrozumieć „geniusz tych starych anten", swojego Hirschmanna sprzedał przy pierwszej okazji, a zamiast niego zamontował antenę chińską — nie gubi sygnału i działa wzorowo. Dodał, że ma 4 chińskie zamienniki w 4 Mercedesach, i że innych zamienników niż chińskie po prostu nie widział. Jego zdanie o oryginałach: to nie są te „super wypasione anteny", za jakie się je uważa.

W tym samym wątku pytający kupił ostatecznie Beru A350.

„Tylko oryginał zrobi wszystko"

Kontra od eksperta grupy, w wątku o współpracy anteny z nieoryginalnym radiem: pełną funkcjonalność — w tym reakcję na przycisk na desce — mają tylko 5-pinowe, drogie, oryginalne anteny Hirschmann typu Auta 6000, bo mają nie-kopiowalną elektronikę sterującą. Podał też cenę: 1500 zł za taką antenę po renowacji u nich.

To jest realna sprzeczność, nie różnica akcentów: jedna strona mówi „chińczyk śmiga jak zły", druga — „tylko oryginał umie to, o co pytasz". Rozstrzygnięcie zależy od tego, czy zależy ci na przycisku na desce i pełnej integracji, czy tylko na tym, żeby maszt wychodził razem z radiem.

Naprawa oryginału — kto i czym

• Samodzielnie. Jeden z komentujących twierdzi, że otwiera się to na jedną śrubę, a zębatki drukuje 3D ktoś ogłaszający się na OLX — po ich wymianie mechanizm ma być jak nowy. Zaproponował też, że zrobi to sam, jeśli pytający nie czuje się na siłach (podał, że dzieli ich około 80 km).
• Sprzedawca części z grupy (strona z częściami do Mercedesów) zaznaczył, że swego czasu robił regenerację anten i ma dużo części zamiennych, w tym oferował nowy oryginalny maszt Hirschmann H04.
• Piotrek — specjalista od radioodbiorników Becker i anten. Polecany niezależnie przez kilka osób w dwóch różnych wątkach; jeden z członków grupy wysłał do niego antenę do 107, inny — radio i antenę. Numer telefonu jest podany w wątkach (linki w źródłach).
• W bazie jest też oferta prywatna: jedna osoba zgłosiła, że ma oryginalne sprawne anteny.

Zamiennik nie zawsze wchodzi wymiarowo

Uwaga z renowacji R129, ale przenośna jako ostrzeżenie: autor musiał dobrać dystans do masztu zamiennego i wydrukować go na drukarce 3D. Czyli sam fakt, że zamiennik pasuje elektrycznie, nie znaczy, że pasuje mechanicznie.

Sprawdzone źródło części — sklep eBay car-masts-uk-shop

Największy problem przy renowacji oryginału to nie robota, tylko części. Jeden adres warto mieć zapisany: car-masts-uk-shop — brytyjski sklep na eBayu wyspecjalizowany w masztach antenowych. Skala, która daje podstawę do zaufania: 153 tys. sprzedanych sztuk, 100% pozytywnych ocen, 1,4 tys. obserwujących (stan na 09.08.2026).

Trzy miejsca, od których zacząć:

• Hirschmann spares — osobna kategoria z częściami do Hirschmannów.
• Kategoria Mercedes — dobór po modelu auta.
• 🟢 Maszty dobierane po długości i gwincie — to najważniejsza z tych trzech kategorii przy R107, bo szyjka anteny ma na górze gwint M16 × 0,75 (wymiar z sekcji o antenie przedniej). Kupując po wymiarze zamiast po nazwie modelu, omijasz cały problem z rozpoznaniem wersji.

Konkretne pozycje, które w tym sklepie znaleźliśmy pod R107 (ceny stan na 09.08.2026, będą się zmieniać):

⚠️ Przy zamawianiu maszt dobieraj po długości i gwincie oraz typie ogonka (gładki czy uzębiony) — samo „do Mercedesa" to za mało, co widać po całej sekcji o kompatybilności niżej.

---

Kompatybilność

Antena z W124 do R107 po 1985 roku

Pytanie postawione w grupie: *„Czy ktoś się orientuje, czy to jest właściwa antena, która będzie współpracowała z przyciskiem wysuwającym antenę? R107 po 85 r."* Wątek jest długi i nie kończy się rozstrzygnięciem. Co w nim ustalono:

• Sprzedawca części rozpoznał pokazaną antenę jako antenę ze 124 i uczciwie zaznaczył, że wersji poliftowej 107 nigdy nie miał i tak dobrze jej nie zna.
• Najkonkretniejsza odpowiedź w wątku wymienia różnice do sprawdzenia: pierwsza to regulacja wysokości, czyli liczba pinów; druga to metalowa część wkręcona w korpus — autor zakłada, że 124 ma ją inną. Zostaje jeszcze długość masztu (jego zdaniem mniejszy problem) oraz uchwyty do nadwozia przykręcane na dole anteny, które też są różne. Jeśli masz starą antenę, część elementów można przełożyć.
• Inny komentujący rozpoznał egzemplarz jako Auto 6000 EL i uznał, że powinna pasować.
• Pytający wspomniał, że podobno anteny przed i po 1985 roku się różnią, i zapytał, czy to prawda. Odpowiedź: *„takiej wiedzy nie mam"*. Sam pytający dodał, że nie widział anteny po 1985 roku z 6 pinami i numerem 107.

Podsumowując: źródła mówią, na co patrzeć (piny, metalowa część w korpusie, długość masztu, uchwyty), ale nie potwierdzają, że antena z W124 zadziała w R107 po liftingu.

Współpraca z nieoryginalnym radiem

Konkretny przypadek z grupy: antena wysuwa się dopiero, gdy dostanie 12 V; podłączona pod czerwony przewód w radiu wysuwa się po włączeniu odtwarzacza CD, a nie radia; z przycisku na desce nie da się jej ani wysunąć, ani schować.

Co ustalono:

• W nowych radiach za sygnał do wysunięcia anteny odpowiada niebieski przewód w kostce ISO. Podaje +12 V na osprzęt typu antena czy wzmacniacz i nie może być wykorzystany jako zasilanie — to sygnał sterujący, nie linia mocy. Zalecenie: sprawdzić go miernikiem.
• Reakcja na przycisk na desce w dowolnej pozycji to funkcja, którą według eksperta grupy mają tylko oryginalne 5-pinowe anteny Hirschmann Auta 6000 z nie-kopiowalną elektroniką sterującą.
• Pytający zakończył wątek pragmatycznie: dał spokój, bo ważne, że antena w ogóle się chowa.

Radio Becker i moduł przy antenie

Ustalenie z materiału o R129/W124, ale przydatne każdemu, kto szuka „modułu przy antenie" w bagażniku: tuner AM/FM Beckera nie siedzi w panelu radia, lecz w osobnym module przy antenie w bagażniku. Objaw: kaseta grała dalej, a sygnał AM/FM zniknął. Naprawa po nieudanych próbach (sprawdzenie połączeń, DeoxIT, lutowanie) polegała na wymianie całego modułu tunera na używany sprawny — sygnał wrócił. Autor wyjaśnia też, że błąd E2 to luźne połączenie wtyku tunera.

To ważne rozróżnienie: nie każdy moduł przy antenie jest modułem anteny.

Wiązka i kostka pod przełącznik

Jeden z właścicieli szukał wiązki do anteny pod konkretny przełącznik, a alternatywnie numeru pasującej kostki albo wiedzy, w jakich modelach 107 wychodził taki guzik. Jedyna odpowiedź: „mogę mieć, muszę sprawdzić". Numeru kostki ani listy modeli w wątku nie podano.

---

Części i numery, które są w źródłach

Anteny i maszty

Wymiary, które trzeba znać

• 28 cm — długość linki napędowej pozostająca przy wysuniętym maszcie po skróceniu. Odpowiada odległości między górnym końcem a miejscem zazębienia napędu; przy takiej długości nawlekanie jest wykonalne.
• Rura szyjki (antena przednia): aluminium, średnica 16 mm, ścianka 3 mm, gwint górny M16 × 0,75, gwint dolny M16 × 1. Dawcy z sedanów mają 330 mm (~13"), do przedniego błotnika potrzeba 8–9" — skracać od góry i nagwintować na nowo.
• Osadzenie w gniazdzie: optimum to 1,75" wystawania rury nad błotnik (4,5" oraz 0,5" pod powierzchnią = zakleszczenie). Pod głowicę anteny zostaw około 1,5" poniżej błotnika.

Elektryka anteny przedniej

• Puste 4-pinowe złącze przy mocowaniu hamulca ręcznego, blisko grodzi.
• Bezpiecznik 2 — zasilanie (przewód czerwony). Punkt masy M1 przy skrzynce bezpieczników (przewód brązowy). Przewód niebieski — zasilanie radia; przy Beckerach prowadzi do wzmacniacza za schowkiem.
• Kolory po stronie starych Hirschmannów: czarny masa, czerwony akumulator, biały zasilanie radia.

Ceny w źródłach

• 1500 zł — oryginalna 5-pinowa antena Hirschmann Auta 6000 po renowacji, cena podana przez eksperta grupy (2025).

Materiały i narzędzia z filmów naprawczych

• Smar Liqui Moly do mechanizmu, smar wielofunkcyjny
• Spray czyszczący Brunox, spray penetrujący
• Środek do czyszczenia komory silnika Liqui Moly — do usuwania starego smaru z części anteny
• Wkrętak krzyżowy, mały płaski, kombinerki, szczypce płaskie, wiertarka elektryczna
• Zasilacz 12 V do próby anteny poza autem

Śruby i klucze

• Panel w błotniku (z grupy): dwie śruby na dole panelu, dwie na wewnętrznej stronie płyty; rozmiar podany z pamięci jako prawdopodobnie 8 mm — do potwierdzenia.
• Pokrywa wnęki anteny: 6 wkrętów (czarny plastik).
• Demontaż hamulca ręcznego: hex 5 mm przy dolnej ramie deski, nakrętka 10 mm w lewym nadkolu, nakrętka 10 mm pod silnikiem wycieraczek, 3 nakrętki 10 mm mocujące silnik wycieraczek do grodzi.

Numery katalogowe — tylko z R129, nie dla R107

🔴 Luka: dla wczesnych roczników mamy kod opcji fabrycznej (531) i oznaczenie modelu Hirschmanna (Auta 6000 H 4515), ale w żadnym źródle nie ma numeru katalogowego Mercedesa na antenę do R107/C107. Dla roczników po 1985 nie mamy nawet oznaczenia modelu — jedyny wątek, w którym ktoś wprost prosił o numer nabity na korpus takiej anteny, zakończył się przeniesieniem rozmowy na prywatne wiadomości i numer nigdy nie został podany publicznie.

---

Źródła

Materiał powstał z 11 wątków grupy właścicieli i 11 filmów naprawczych z bazy R107 Garage, plus dwóch wątków na forum BenzWorld — jeden dał sekcję o antenie przedniej, drugi renowację zespołu — i jednego filmu wskazanego jako dalsza lektura.

Forum BenzWorld

• Wątek „Left front fender power antenna and more" — https://www.benzworld.org/threads/left-front-fender-power-antenna-and-more.1881642/ — autor: cushjbc (Brad C.), '73 450SL. Stąd pochodzą: podział przód/tył według rocznika, opcja 531 i model Auta 6000 H 4515, fabryczne okablowanie z 4-pinowym złączem, wymiary rury szyjki, ustawienia w gniazdzie, wariant 6000 EL i pełna kolejność demontażu. Korzystamy z faktów technicznych — treści postów nie kopiujemy. Dokumentacja jest jego robotą i należy mu się za nią kredyt.
• Wątek „Vintage Hirschmann Antenna Investigation & Repair" — https://www.benzworld.org/threads/vintage-hirschmann-antenna-investigation-repair.1644415/ — 19 postów z lat 2012–2015, autor: anthonykuhn, 1979 450 SLC 5.0, antena Hirschmann Auta 6000U - 485; w dyskusji m.in. nobby, roncallo, RadioTek, messer, Fotografa, jbparchitects, Djenka i NiteTrain. Stąd pochodzi cała sekcja o renowacji: objawy i to, co się pod nimi kryło, kolejność rozbiórki, budowa mechanizmu z kołem żebrowanym i gładką linką, czyszczenie tlenku glinu, smarowanie, próba zasilania na stole, dobór masztu oraz ustalenia o fabrycznym montażu 6000U (numer podwozia 015053, kody opcji 531/532/538, seria 107.026). Korzystamy z faktów technicznych — treści postów nie kopiujemy.

Filmy — antena w R107/C107

• Mercedes R107 SL Hirschmann Antenne, Austausch der Antriebsseele W107 — wymiana linki napędowej i masztu, wymiar 28 cm, próba na zasilaczu
• Hirschmann Automatik Antenne reparieren — Aufbau einer elektrischen Antenne — budowa anteny Auta 6000, dlaczego nie wysuwa się do końca
• Hirschmann automatic antenna repair — Structure of an electrical antenna — ta sama naprawa AUTA 6000U w wersji angielskiej: czyszczenie i smarowanie mechanizmu
• Which Antenna Mast to Order — Why Do They Fail — Design Comparisons — dwie konstrukcje anten Hirschmanna, maszt gładki czy uzębiony, przyczyny awarii

Filmy — kontekst R107 (antena wspomniana)

• Mercedes Benz — Lampen der Armaturenbeleuchtung wechseln — R/C 107 W/C 126 W123 — kokpit 560SL po liftingu, przełącznik kołyskowy anteny
• US Stoßstange am Mercedes SL R107 hinten Teil 1 — montaż tylnej listwy od strony bagażnika, sięganie za antenę po lewej stronie
• 560SL — KE-Jetronic Sensors, Controls & Verifying Idle Speed — podejrzenie, że zwarcie w sterowniku biegu jałowego podnosi antenę samoczynnie

Filmy — R129, nie R107 (numery uszczelek, moduł, tuner)

• 1996 Mercedes SL500 R129 Project Heidi Part 5: Taillights, Trunk, Rust Removal, and Antenna Gaskets — numery uszczelek anteny 129 827 03 98 i 129 827 02 98, rdza w wannie bagażnika
• 1995 Mercedes SL500 AMG project repair progress 5.10.2023 — naprawa modułu sterującego anteny, dystans do masztu zamiennego z druku 3D
• Mercedes Original Becker Stereo Radio AM/FM Tuner Fix, E2 Problem and Bluetooth R129 W124 Others — tuner AM/FM w osobnym module przy antenie w bagażniku, błąd E2
• 1995 Mercedes SL500 R129 AC evaporator replacement. Part 1 — pękająca uszczelka anteny przepuszczająca wodę

Wątki w grupie właścicieli

• Jak się dobrać do demontażu tej anteny? — Bart E., 04.04.2024 — panel w błotniku kontra zdjęty błotnik
• Automatyczna antena będzie działała z normalnym radiem? — Kamil S., 16.07.2024 — niebieski przewód ISO, anteny 5-pinowe, cena 1500 zł
• Czy to jest właściwa antena, która będzie współpracowała z przyciskiem? — Maciej K., 22.08.2024 — antena ze 124, Auto 6000 EL, maszt H04
• Szukam kogoś, kto naprawi oryginalną antenę (silniczek pracuje) — Dariusz Z., 08.08.2026 — bolec przekładni, zębatki z druku 3D, tylko 3 segmenty
• Znacie kogoś, kto naprawia anteny radiowe? Czy montował ktoś jakiś zamiennik? — Marcin B., 29.05.2026 — zamienniki chińskie, Beru A350
• 560SL, płytka / moduł anteny na 5 przewodów potrzebny — Kokosz MB, 10.09.2025 — moduły nienaprawialne
• Podałby ktoś, jaki nr anteny przychodzi do R107 po 85 r. — Maciej K., 23.08.2024 — numer nigdy nie podany publicznie
• Kupię wiązkę do anteny pod taki przełącznik — Piotr B., 10.07.2025 — numer kostki nieustalony
• Co i do czego? Dwa wolne kabelki po naprawie blacharsko-lakierniczej — Bartosz K., 01.07.2024 — światłowodowe podświetlenie przycisku anteny
• Co tu powinno być wpięte? — Bart E., 02.04.2024 — w autach sprzed 1973 może to być wtyczka anteny Hirschmann
• Czy ktoś dodawał moduł bluetooth do Beckera w ścieżkę AM? — Bartosz N., 26.07.2026 — polecenia specjalisty od Beckerów i anten

Dalsza lektura

• Mercedes 450SL and 380SL R107 Convertible Power Antenna Replacements — kanał Mercedessource, 17.11.2020, 11:41 — materiał wideo o wymianie anteny. Tytuł nie precyzuje, czy dotyczy anteny przedniej czy tylnej.
