Klimatyzacja i Ogrzewanie

Realny problem każdego właściciela klasyka z klimatyzacją: auto wyjechało z fabryki na czynniku R12, którego dziś nie ma. Zostają dwie drogi i autor stawia pytanie wprost: przebudować cały układ z wymianą uszczelnień pod nowy czynnik, czy napełnić zamiennikiem i liczyć, że stare uszczelnienia wytrzymają? 🔴 Doświadczenie z tego konkretnego auta jest ostrzeżeniem: było już wcześniej napełnione zamiennikiem R437A — na szybie została nawet naklejka — a właściciel mówi, że wystarczyło na cztery, pięć uruchomień i klimatyzacja przestała chłodzić. Czyli sam zamiennik nie rozwiązuje problemu, jeśli układ nie trzyma. Autor próbuje mimo to jeszcze raz, tym razem zestawem zawierającym olej przeznaczony do starych instalacji oraz odpowiednie adaptery na przyłącza, i sprawdza dwie rzeczy: czy układ zacznie chłodzić od razu i czy utrzyma czynnik dłużej niż poprzednio. ⚠️ Nagrane na W126 300SE, ale problem i wybór są identyczne w R107 — ten sam czynnik fabryczny i ta sama epoka uszczelnień.

Autor pokazuje metodą DIY, jak odciągnąć głębokie podciśnienie w układzie klimatyzacji, by usunąć wilgoć – główny czynnik niszczący układ. Używa tanich manometrów (Harbor Freight) i obrotowo-łopatkowej pompy próżniowej (Autogen, ~5 cfm/38 mikronów) zamiast drogiego miernika mikronowego. Procedura: odciąga próżnię przez godzinę, izoluje manometry, czeka 30 min i obserwuje, czy igła trzyma – pełzanie wskazuje wilgoć, nie nieszczelność. Powtarza cykle, aż po nocnym, kilkunastogodzinnym odciąganiu igła stoi nieruchomo, co dowodzi suchego układu. Tłumaczy też, że do napełnienia R134a potrzebna jest dokładna waga i pełna butla, nie małe puszki.

Autor wymienia zawór rozprężny (expansion valve) klimatyzacji – jego zdaniem najtrudniejszą robotę w całym aucie, wymagającą wcześniejszego zdjęcia kierownicy i zegarów. Pokazuje obszerny zestaw narzędzi: klucze gięte 15/30/60°, 24 mm do dolnej części zaworu, oraz 27 i 32 mm do płukania, a także klucz imbusowy 6 mm. Przecina przewód wysokiego ciśnienia, wyciąga stary zawór wraz z sitkiem (screen) i czyści go benzyną ekstrakcyjną. Stary, rozebrany zawór wykorzystuje jako przyrząd do przepłukania parownika – przedmuchuje sprężonym powietrzem (150 PSI) i płynem płuczącym, wypłukując olej (konwersja R12→R134a wymaga usunięcia całego oleju). Krytykuje tanie zestawy do płukania jako bubel.

Krótki, praktyczny film, w którym Tony demontuje zawór rozprężny (expansion valve) klimatyzacji i płucze parownik w 560SL z 1987 roku. Odłącza wszystkie przyłącza, montuje nowy zawór na właściwym miejscu i sygnalizuje, że montaż całości wykonał poza kadrem. Zapowiada kolejny film o instalacji osuszacza.

Autor wymienia osuszacz klimatyzacji (receiver dehydrator) – element montowany jako ostatni w układzie, tuż przed napełnieniem, bo środek osuszający chłonie wilgoć z powietrza. Podkreśla, że nowy osuszacz musi być pod ciśnieniem azotu (przy otwieraniu powinno syknąć), a przy konwersji z R12 na R134a trzeba wymienić wszystkie o-ringi, także na sprężarce. Po stronie pasażera odłącza złącza elektryczne wyłączników ciśnienia (wysokiego i niskiego), odkręca przewody (nakrętki 17, 19, 27 i 32 mm) oraz nakrętki 10 mm mocujące, wyjmuje stary osuszacz i montuje nowy. Wymienia też izolację na rurze (guma EPDM 4 mm, opaska zaciskowa), smaruje gwinty i o-ringi olejem chłodniczym, dokręcając tylko na lekko (instrukcja zawyża momenty).

Tony wymienia osuszacz (receiver drier) układu klimatyzacji w 560SL z serii R107 (dotyczy też 380SL, 450SL i SLC). Odkręca przyłącza - dolne 17 mm, górne 19 mm - i wyjmuje stary element. Nowy osuszacz jest pod ciśnieniem azotu (fabrycznie zabezpieczony przed wilgocią); Tony smaruje wcześniej gwinty, luźno wszystko składa dla łatwego ułożenia, a następnie dokręca przyłącza.

Tony demontuje skraplacz (condenser) klimatyzacji z 560SL z 1987 roku i płucze go rozpuszczalnikiem. Pokazuje kolejne porcje wypłukiwanego brudu w pojemnikach - od mocno zabrudzonej pierwszej, przez drugą, aż po ostatnią, która jest już całkowicie klarowna, co potwierdza skuteczne oczyszczenie skraplacza.

Autor wyjmuje skraplacz klimatyzacji (AC condenser) – najpierw odłącza stronę wysokiego ciśnienia, odkręca śruby 8 i 10 mm z gumowymi tulejami, zdejmuje plastikową tackę ociekową i wyciąga skraplacz z komory. Czyści go z zewnątrz miękką szczotką (liście, sierść, pianka), a wewnątrz płucze metodą wsteczną (back-flush): rozpuszczalnikiem i sprężonym powietrzem ~110 PSI przepuszczonym przez filtr olejowo-wodny oraz osuszacz desykantowy. Trzy kolejne próbki płuczki pokazują, że ciecz wychodzi czysta, bez osadów. Prostuje też zgięte lamelki plastikową przymiarką (jak kostka gitarowa) i czyści chłodnicę. Wymienia stary o-ring na stronie ciśnieniowej, smarując złącza specjalnym preparatem do gwintów AC.

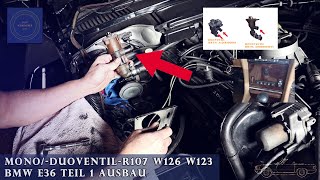

🔴 Rozróżnienie, bez którego nie zamówisz właściwej części. Oba zawory sterują ogrzewaniem, ale: - Monozawór ma dwa przyłącza i pozwala regulować temperaturę tylko jednym pokrętłem w kabinie. - Duozawór ma cztery przyłącza i osobną regulację dla lewej i prawej strony — kierowcy i pasażera niezależnie. 🔴 Wersje amerykańskie dostawały wyłącznie monozawór — autor pracuje właśnie na takim aucie. Jeśli twój R107 pochodzi z USA, duozaworu tam nie było. Kiedy ta technika weszła: w R107 od 1981 roku. ⚠️ Dla porządku: w W126 pojawiła się wcześniej, bo już od 1980, jeśli zamówiono klimatyzację automatyczną. Gdzie szukać: zawór siedzi na ścianie grodziowej, po prawej stronie patrząc w kierunku jazdy — dostęp od komory silnika. Film pokazuje demontaż z auta; rozbiórka i diagnostyka są tematem drugiej części.

Film omawia system sterowania ogrzewaniem w Mercedesach R107, W126 i W124 z lat 80-tych. Wykorzystywano w nim zawory mono i duo firmy Bosch. Te elektromagnetyczne zawory odcinają lub otwierają przepływ płynu chłodzącego do nagrzewnicy. Wyjaśniony jest sposób działania oraz możliwe przyczyny problemów z ogrzewaniem. Film może pomóc zdiagnozować, dlaczego auto nie grzeje.

Film instruktażowy koncentruje się na diagnozowaniu i naprawie problemów z ogrzewaniem w Mercedesach W123, R107 i W126. Prezentuje on testowanie i wymianę dodatkowej pompy wody oraz zaworu nagrzewnicy (monovalve). Uszkodzona pompa wody ogranicza przepływ płynu chłodzącego, powodując sporadyczne ogrzewanie, szczególnie na biegu jałowym. Film pokazuje, jak sprawdzić pompę za pomocą źródła 12V i oferuje opcje jej wymiany lub obejścia, na przykład za pomocą złączki kolankowej. Pokazuje również, jak wymienić/naprawić monovalve.

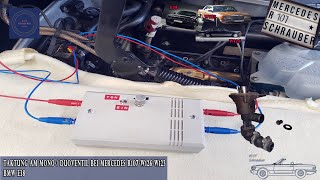

🔴 Diagnoza, którą autor stawia po serii filmów o tym elemencie: w około 95 procentach aut psuje się magnetyczna membrana osadzona na wałku. Rozrywa się po prostu od nieustannego otwierania i zamykania zaworu przez dziesiątki lat. Jest do niej zestaw naprawczy — nie trzeba kupować całego zaworu. Ten odcinek zamyka cykl i pokazuje rzecz najbardziej praktyczną: jak sprawdzić taktowanie zaworu, gdy jest już zamontowany w aucie — bez ponownego demontażu. Autor zbudował do tego proste urządzenie pomiarowe. Cały cykl na tym kanale wygląda tak: 1. demontaż zaworu z auta, 2. sprawdzenie zasilaczem, czy w ogóle się przestawia, 3. wymiana membrany z zestawu naprawczego, 4. 🟢 wymiana czujnika temperatury wnętrza — autor wlutował nowy termistor NTC, żeby sterowanie dostawało prawidłową temperaturę z kokpitu, 5. i na końcu ten film: kontrola taktowania w zamontowanym zaworze. ⚠️ Warto to znać w tej kolejności: bez sprawnego czujnika NTC nawet naprawiony zawór będzie sterowany błędnymi danymi.

Film instruktażowy pokazuje demontaż i test zaworu ogrzewania (monovalve/duovalve) w Mercedesach R107, a także w innych modelach, takich jak W126 i W123. Wyjaśniono różnicę między zaworami mono i duo, gdzie ten drugi umożliwia oddzielną regulację temperatury dla kierowcy i pasażera. Przed demontażem zaworu, autor radzi sprawdzić napięcie dochodzące do zaworu, ponieważ brak napięcia powoduje stały przepływ gorącego powietrza. Pokazano, jak odłączyć zawór, uprzednio spuszczając płyn chłodniczy, aby uniknąć wycieków. W dalszej części filmu (nieopisanej tutaj) zawór zostanie rozmontowany i zidentyfikowany zostanie jego słaby punkt.

Film instruktażowy demonstruje demontaż i naprawę zaworu ogrzewania (mono/duo) w Mercedesach R107, W126, C126 i W123. Koncentruje się na wymianie uszkodzonej membrany gumowej w zaworze. Autor pokazuje kolejność demontażu, zwracając uwagę na delikatne elementy cewki. Podkreśla znaczenie prawidłowego montażu podkładek i zabezpieczenia E-clip. Film wskazuje, że zestaw naprawczy A0008 350 644 zawiera potrzebne elementy do naprawy.

Film instruktażowy poświęcony naprawie zaworów ogrzewania (Duoventil i Monoventil) stosowanych w klasycznych Mercedesach, takich jak R107, W126 i W124. Prezentuje proces wymiany membrany w zaworze, szczegółowo omawiając demontaż, wymianę uszkodzonej membrany i ponowny montaż. Autor zwraca uwagę na uszczelnienie elementów zaworu przy użyciu O-ringów. Pokazane zawory regulują przepływ cieczy chłodzącej w układzie ogrzewania. Film jest skierowany do osób samodzielnie serwisujących swoje klasyczne Mercedesy.

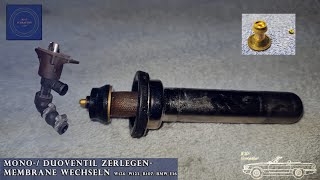

Druga część: rozebranie monozaworu na warsztacie, po wcześniejszym sprawdzeniu zasilaczem, czy w ogóle otwiera się i zamyka pod napięciem. 🔴 Najważniejsza rzecz w całym filmie i najczęstszy sposób na zniszczenie sprawnego zaworu podczas naprawy: po odkręceniu czterech górnych śrub nie wyciągaj zespołu, ciągnąc za płytkę mocującą. Chwyć membranę przy srebrnej kulce i wyjmij cały element w ten sposób. Dlaczego to takie ważne: przy ciągnięciu za płytkę bardzo łatwo urwać wyjątkowo cienki drut prowadzący do cewki. Po jego zerwaniu cewka jest martwa, a wtedy nie ma już czego naprawiać — zostaje kupno nowego zaworu. Autor ostrzega przed tym wprost, zanim wykona ruch. 🟢 Diagnoza, którą stawia z doświadczenia: w około 99 procentach przypadków uszkodzonym elementem jest membrana, a nie cewka czy korpus. To dobra wiadomość, bo membranę da się wymienić — pod warunkiem, że przy rozbiórce nie zniszczy się cewki.

Autor przygotowuje auto do montażu silnika, płucząc nagrzewnicę (heater core), monozawór i obwód pompy pomocniczej. Wyjaśnia, że monozawór jest otwarty bez zasilania, więc można przepłukać układ od drugiej strony. Odkręca obudowę (płaska podkładka i wkręt), pokazuje otwory odpływowe i podłącza wlot. Płucze nagrzewnicę wielokrotnie wodą destylowaną (twarda woda z kranu w Arizonie odpada), przedmuchując ją ustami przez wąż, aż wypłukana woda jest czysta – i przy okazji potwierdza brak nieszczelności. Zaleca, by w razie awarii monozaworu i pompy pomocniczej kupować je z firmy clima (clema.com), a nie tanie zamienniki ani Bosch. Na koniec napełnia obwód płynem chłodzącym (Mercedes, pre-2014, gotowa mieszanka 50/50), odpowietrza i zaślepia przewody.

Film instruktażowy dotyczy konserwacji i naprawy klimatyzacji w klasycznych Mercedesach. Skupia się na sprężarce York 210, powszechnie stosowanej w modelach W114, W116, W123 i R107. Pokazuje proces uszczelniania i naprawy tego kompresora. York 210 jest ceniony za efektywność i niezawodność w systemach HVAC. Film może zawierać szczegółowe instrukcje dotyczące demontażu, wymiany uszczelek i ponownego montażu sprężarki.

Autor wykonuje prosty test sprężarki klimatyzacji, która w aucie nie działała – jak się okazało z powodu uszkodzonej instalacji (gołe, postrzępione przewody przy złączu AC). Sprężarki nie demontuje całkowicie, bo wciąż jest w niej czynnik. Regulowanym zasilaczem prądu stałego podaje napięcie na cewkę sprzęgła (zaczyna załączać ok. 4,5 V), sprawdzając, czy sprzęgło się załącza i pociąga koło pasowe, a samo łożysko/koło obraca się swobodnie i cicho. Potwierdza, że sprężarka działa i nadaje się do montażu; ostateczny test odłoży do uruchomienia auta i uzupełnienia czynnika.

Autor rozpakowuje zamówioną regenerowaną sprężarkę klimatyzacji i wytyka błędy wykonania: kołek złącza wbity w pozycji nr 1 zamiast nr 3 (przez co przewód nie pasuje), niewłaściwa śruba zamiast wkręta oraz przetarty gwint w kolektorze. Stwierdza, że odeśle ją do dostawcy w LA. Pokazuje też kupiony za 10 dolarów na eBay tylny czujnik położenia wału (rear TDC sensor) – chiński zamiennik bez oryginalnego metalowego wspornika Mercedesa – który planuje sprawdzić rezystancyjnie w osobnym filmie. Reszta nagrania to głównie komentarz o jakości części i apel o subskrypcje (próg 1000 do transmisji live).

Autor instaluje regenerowaną sprężarkę klimatyzacji i skupia się na poprawnym zbilansowaniu ilości oleju przy konwersji z R12 na R134a. Powołując się na instrukcję (cały, wypłukany układ = 300 ml oleju) oraz biuletyn serwisowy Mercedesa z 1996 (przejście z oleju mineralnego na PAG, redukcja ilości czynnika o 10%), opróżnia i mierzy olej z poszczególnych elementów: z tłumika i przewodów (~50 ml), ze starej sprężarki (~75 ml) i z nowej sprężarki (deklarowane 160 ml, realnie ~125 ml). Ostrzega, że nadmiar oleju obniża wydajność chłodzenia, a wlanie pełnych 300 ml na raz grozi zassaniem hydraulicznym (hydrolock) – dlatego rozkłada olej na elementy. Wymienia też zapadnięte o-ringi kolektora sprężarki.

Autor wymienia niegładko obracającą się rolkę napinacza paska (osprzęt napędu klimatyzacji). Oczyszcza i naoliwia napinacz, ale stwierdza zatarte/zardzewiałe łożysko rolki, więc kupuje na eBay nowy zespół rolki z ramieniem (new old stock, za ~20 USD). Ponieważ chce zachować oryginalny numer części na wsporniku 117, ściąga zużytą rolkę ze starego ramienia mocnym kluczem udarowym (połączenie stożkowe) i przekłada na nie nową rolkę. Zwraca uwagę, że nowy element ma gwint 17 mm zamiast problematycznego 10 mm, co ułatwia obsługę. Dokupuje też brakujące śruby mocujące sprężarki klimatyzacji i przelatuje gwinty gwintownikiem (chaser), by montaż był czysty i z prawidłowym momentem.

Film instruktażowy skupia się na diagnostyce i naprawie paneli sterowania klimatyzacją w klasycznych Mercedesach W126, R107, W123 i W124. Prezentuje typowe przyczyny awarii oraz metody ich usuwania. Pokazuje jak testować i wymieniać uszkodzone elementy, takie jak potencjometry, przekaźniki, silniki wentylatorów i klap. Wyjaśnia proces czyszczenia, smarowania i kalibracji mechanizmów klimatyzacji. Zawiera porady dotyczące korzystania z multimetru i omomierza w diagnostyce. Na końcu filmu przeprowadzane są testy funkcjonalne, w tym pomiary temperatury i przepływu powietrza.

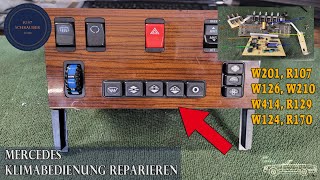

Otwarcie i naprawa panelu sterowania klimatyzacją. ⚠️ Nagrane na W126 w wersji amerykańskiej, ale konstrukcja panelu i sposób jego rozbierania są wspólne dla tej epoki Mercedesów. 🟢 Autor od razu zawęża zakres: górne przyciski i przełączniki nie mają tu znaczenia — chodzi wyłącznie o dolną część, czyli sam moduł sterowania klimatyzacją. Kolejność rozbierania: 1. Odkręcić moduł od płyty konsoli — trzy śruby z tyłu. 2. Zdjąć element i odwrócić spodem do góry. 3. Wykręcić cztery małe śruby z otworów w podstawie. 4. 🔴 Płytę dolną trzeba wyważyć — nie schodzi sama. Wsuwa się płaski wkrętak od tyłu i podważa w trzech miejscach, gdzie są nacięcia. To najdelikatniejszy moment całej roboty; przy szarpaniu łatwo złamać zaczepy. Po otwarciu autor pokazuje, co w środku da się skontrolować, żeby znaleźć przyczynę niedziałającego sterowania — zanim zdecydujesz się na kupno używanego panelu.

Film omawia problemy z automatyczną klimatyzacją w starszych Mercedesach R107, W123 i W126, skupiając się na monozaworze nagrzewnicy. Wyjaśnia, że sam monozawór jest częstym źródłem problemów, ale nie jedynym. Pokazano, jak zdemontować monozawór i jakie elementy należy sprawdzić, w szczególności membranę. Podkreślono niedostępność oryginalnych monozaworów Bosch i problemy z zamiennikami. Autor zapowiada nowe zestawy i filmy instruktażowe dotyczące diagnostyki i naprawy tych systemów klimatyzacji.

Autor testuje pompką próżniową wszystkie siłowniki podciśnieniowe (vacuum pods) sterowania nawiewami w R107, identyfikując je po numerach z dokumentacji (38–48) i kolorach przewodów. Boczne kratki nawiewów trzymają próżnię i działają, natomiast środkowy nawiew (przewód z żółtym paskiem) nie utrzymuje podciśnienia – ten przewód zostaje zaślepiony, a żeby kratka pozostała otwarta, autor wpina w membranę odcinek gumowego węża. Wymienia jeden uszkodzony siłownik (nr 38) i opisuje podpięcie przewodów do nowego poda (niebieski = ssanie, biały pasek = dół siłownika). Na koniec testuje cały rozdzielacz podciśnienia z tyłu silnika i znajduje przyczynę nieszczelności – zużyty gumowy element przy zaworze zwrotnym, który wymienia, po czym układ trzyma próżnię.

Tony testuje i wymienia siłowniki podciśnieniowe (vacuum pods) sterujące klapami nawiewu HVAC w 560SL. Podpina pompę podciśnienia, odłącza niebieski przewód i sprawdza szczelność - dany pod nie trzyma podciśnienia, więc zostaje zaślepiony, co utrzymuje otwartą centralną kratkę nawiewu. Pokazuje swój sposób montażu nakrętki zatrzaskowej (push nut) z użyciem rurki chirurgicznej jako uchwytu, po czym wykonuje test podciśnieniowy nowego elementu, potwierdzając jego szczelność.

Film omawia typowe problemy z dmuchawą ogrzewania w Mercedesie R107, takie jak przerywana praca lub działanie na pełnych obrotach. Głównym podejrzanym jest rezystor dmuchawy (1078350006), trudno dostępny i drogi. Pokazano, jak zdiagnozować problem, sprawdzić stan rezystora, a także jego bimetalicznej płytki. Instrukcja obejmuje demontaż i czyszczenie, a także wymianę śrub mocujących na nierdzewne M4x10. Film prezentuje również sposób dostępu do przełącznika dmuchawy oraz omawia problem ciągłego działania dmuchawy na pełnych obrotach.

Film szczegółowo omawia wymianę i naprawę dmuchawy nagrzewnicy w Mercedesie R107 SL. Pokazano, jak zdemontować obudowę dmuchawy, często uszkodzoną z powodu wieku i warunków. Wyjaśniono, jak naprawić wyłamane szpilki mocujące oraz pęknięcia na plastikowej obudowie. W filmie przedstawiono także lokalizację i problemy związane z rezystorem dmuchawy. Zaprezentowano procedurę montażu nowego silnika dmuchawy, uszczelek i obudowy.
